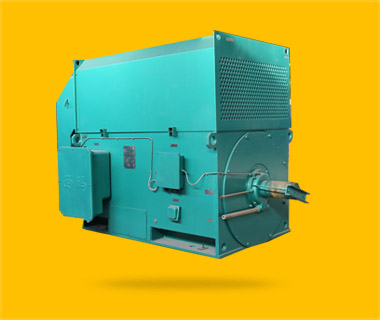

一、西瑪高原高壓電機用YKK系列YKK5004-4/1120KW/6000V三相異步電動機概述
YKK系列6kv高壓三相異步電動機(中心高度355-900)是我公司利用國內先進技術，結合我公司生產高壓電動機的實踐經驗而建立的優化系列產品。它是JSJSJSQ老系列高壓電機的升級產品。
這一系列產品材料精良，制造精良。它們具有強度和能量指數高、噪音和振動低、可靠性高、使用、安裝和維護方便等優點。
該系列電機的功率等級、安裝尺寸和電氣性能為GB/T4772.1-2-1999《旋轉電機尺寸和輸出功率等級》，GB755-2008《旋轉電機定額與性能》和JB/T10315.2-2002《YKK、YKK-W系列高壓三相異步電動機技術條件》標準，GB/T13957-2008《大型三相異步電動機基本系列技術條件》。
該系列電機所有部件的機械尺寸和公差符合標準GB/T1800~T1804《極限與配合》和標準委員會的國際標準化組織標準。
根據GB/T4942.1-2001《旋轉電機外殼防護分級（IP代碼）》，該系列電機的保護等級為IP54。如果用戶需要其他保護級別，可以單獨協商。
根據GB/T1993-1993和國際電工委員會60034-5 [0x9A8B，該系列的冷卻方法為國際電工委員會0611。如果用戶需要，其他冷卻方法可以單獨協商。
該系列電機的基本安裝方法為臥式帶腳(IMB3)結構，符合GB/T997-2003和IEC60034-7《旋轉電機冷卻方法》。
二。西瑪電機銷售的YKK系列YKK5004-4/1120KW/6000V三相異步電動機型號說明
例如，ykk500-4: y:異步電動機。KK:冷卻方法；
中心高500毫米；4:極數；
三、西瑪電機廠供應YKK系列YKK5004-4/1120KW/6000V三相異步電動機結構描述
電機采用箱式結構。車架是由鋼板焊接而成的箱形結構，重量輕，剛性好。框架的兩側和頂部設有保護頂蓋和蓋板。移除或修改保護罩后，可以觀察和觸摸電機內部，以便于維護和修理電機。
定子采用滑入式外壓結構。定子繞組由F級無粘性絕緣材料制成，端部可靠固定和粘合，并采用真空壓力浸漬無溶劑涂漆工藝處理。因此，電機具有優良可靠的絕緣、良好的機械強度和較強的防潮性。
有兩種軸承，滾動軸承和滑動軸承。根據電機的功率和轉速，基本形式的保護等級為IP54。如果電機有較高的保護等級，軸承的保護等級也會提高。
