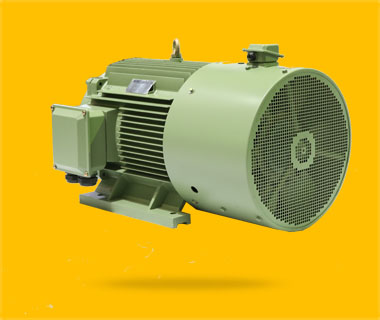

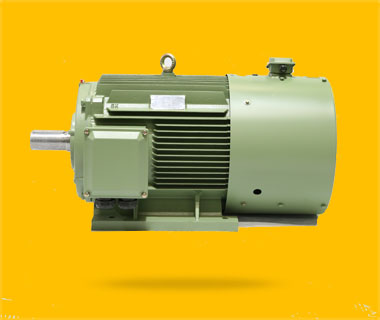

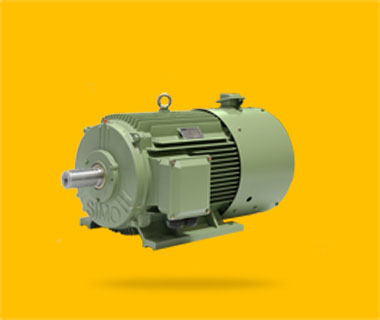

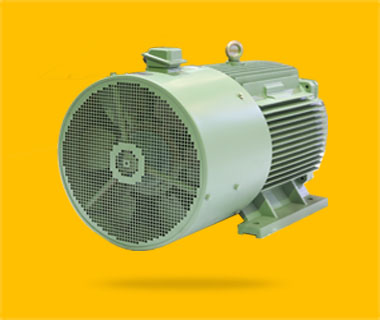

YVFE2系列高效率變頻調速三相異步電動機是在YE2系列電機基礎上派生的變頻電機，其效率達到IE2高效率標準。在結構方面其散熱片采用平行、垂直分布的型式、結構新穎、外形獨特，接線盒位于頂部，便于用戶接線，機座端蓋等零部件設計合理，使整機噪音更低、震動更小，采用周六通風機強迫通風，保證電機在低速恒轉矩長期運行時溫升不超過規定值，充分考慮變頻器電源供電對電機設計所產生的不良影響，保證電機在高頻時的過載能力，又能在低頻時保持恒轉矩輸出。
      YVFE2-80-132采用全封閉免維護軸承，YVFE2-160-355前后軸承帶注油裝置，維護方便。
      YVFE2系列高效率變頻調速三相異步電動機與變頻裝置構成的調速系統，與其他調速方式相比，節能效率顯著、調速性能好、調速范圍廣、具有噪音低、振動小、可與國內外各種各變頻器配套的特點，可廣泛用于輕功、紡織、化工、冶金、機床等行業的恒轉矩、恒過功率調速的場合及風機、水泵等的節能調速，有助于實現調速系統的自動化控制。
       YVFE2系列高效率變頻調速三相異步電動機的4極電機符合JB/T7118-2004(YVFE2系列變頻調速三相異步電動機技術條件)的規定，其他極數的電動機符合IEC34-1的規定，也符合GB755的規定。

YVFE2系列高效率變頻調速三相異步電動機型號含義：
      YVFE2-132S2-2
      YVFE2—電機型號，YVF表示變頻調速，E2表示IE2高效率
      132—中心高
      S—機座長度代號
      2—鐵芯長度代號

      2—電機極數

YVFE2系列高效率變頻調速三相異步電動機訂貨須知

1. 訂貨時請注明電動機型號、功率、轉速、電壓、頻率、安裝型式、接線盒位置及出線孔密封結構。若未注明出線孔密封結構，均按加蓋密封蓋供貨。H63～112有鑄鐵和鑄鋁兩種結構，在訂貨時也請注明。

2. 如用戶有特殊要求：如加裝熱敏電阻；加注油孔裝置；需要其它頻率和電壓的；雙軸伸；濕熱帶型(TH)電機時，請?jiān)诤贤凶⒚?，并事先與制造廠聯系，經雙方協商同意后簽訂合同或技術協議書。

3. YVFE2系列高效率變頻調速三相異步電動機技術參數表

   型號	電壓	頻率	同步轉速	標稱功率	額定電流	額定轉矩	轉矩/額定轉矩	重量
   	V	Hz	r/min	kW	A	N.m	倍	kg
   YVFE2-80M1-2	380	50	3000	0.75	2	2.4	2.8	21
   YVFE2-80M2-2				1.1	2.8	3.5		22
   YVFE2-90S-2				1.5	3.7	4.8		26
   YVFE2-90L-2				2.2	4.9	7		29
   YVFE2-100L-2				3	6.3	9.6		38
   YVFE2-112M-2				4	8.4	12.7		48
   YVFE2-132S1-2				5.5	11.2	17.5		70
   YVFE2-132S2-2				7.5	15	23.9		75
   YVFE2-160M1-2				11	21.5	35		118
   YVFE2-160M2-2				15	29.7	47.7		128
   YVFE2-160L-2				18.5	35.2	58.9		148
   YVFE2-180M-2				22	41.1	70		175
   YVFE2-200L1-2				30	55.6	95.5		233
   YVFE2-200L2-2				37	67.8	117.8		251
   YVFE2-225M-2				45	82.5	143.2		312
   YVFE2-250M-2				55	99.8	175		387
   YVFE2-280S-2				75	132	238.7		515
   YVFE2-280M-2				90	155	286.5		566
   YVFE2-315S-2				110	189	350.1		922
   YVFE2-315M-2				132	230	420.1		1010
   YVFE2-315L1-2				160	275	509.3		1085
   YVFE2-315L2-2				200	343	636.6		1220
   YVFE2-80M1-4	380	50	1500	0.55	1.6	3.5	2.8	21
   YVFE2-80M2-4				0.75	2.1	4.7		22
   YVFE2-90S-4				1.1	2.9	7		29
   YVFE2-90L-4				1.5	3.8	9.5		30
   YVFE2-100L1-4				2.2	5.2	14		38
   YVFE2-100L2-4				3	6.9	19		39
   YVFE2-112M-4				4	8.6	25.4		50
   YVFE2-132S-4				5.5	11.5	35		71
   YVFE2-132M-4				7.5	15.3	47.7		82
   YVFE2-160M-4				11	22.2	70		125
   YVFE2-160L-4				15	30.3	95.4		145
   YVFE2-180M-4				18.5	35.9	117.1		176
   YVFE2-180L-4				22	42.2	140.9		194
   YVFE2-200L-4				30	56.5	190.9		254
   YVFE2-225S-4				37	68.2	235.5		294
   YVFE2-225M-4				45	82.6	286.4		327
   YVFE2-250M-4				55	102	350.1		381
   YVFE2-280S-4				75	134	477.4		535
   YVFE2-280M-4				90	158	572.9		634
   YVFE2-315S-4				110	192	700.3		912
   YVFE2-315M-4				132	229	840.3		1048
   YVFE2-315L1-4				160	277	1018.6		1105
   YVFE2-315L2-4				200	342	1273.2		1260
   YVFE2-355M1-4				220	410	1400.5		1735
   YVFE2-355M3-4				250	465	1591.5		1845
   YVFE2-355L2-4				280	520	1782.5		1990
   YVFE2-355L3-4				315	580	2005.3		2030
   YVFE2-90S-6	380	50	1000	0.75	2.3	7.1	2.8	25
   YVFE2-90L-6				1.1	3.2	10.5		28
   YVFE2-100L-6				1.5	4	14.3		39
   YVFE2-112M-6				2.2	5.6	21		48
   YVFE2-132S-6				3	7.2	28.6		69
   YVFE2-132M1-6				4	9.2	38.2		78
   YVFE2-132M2-6				5.5	12	52.5		88
   YVFE2-160M-6				7.5	16.9	71.6		119
   YVFE2-160L-6				11	24.9	105		142
   YVFE2-180L-6				15	31.6	143.2		184
   YVFE2-200L1-6				18.5	37.5	176.6		229
   YVFE2-200L2-6				22	43.8	210		247
   YVFE2-225M-6				30	58.8	286.5		294
   YVFE2-250M-6				37	71.7	353.3		395
   YVFE2-280S-6				45	85.2	429.7		505
   YVFE2-280M-6				55	105	525.2		566
   YVFE2-315S-6				75	139	716.2		850
   YVFE2-315M-6				90	163	859.4		965
   YVFE2-315L1-6				110	198	1050.4		1028
   YVFE2-315L2-6				132	235	1260.5		1195
   YVFE2-355M1-6				160	305	1527.8		1635
   YVFE2-355M2-6				185	350	1766.6		1710
   YVFE2-355M4-6				200	380	1909.8		1770
   YVFE2-355L1-6				220	415	2100.8		1825
   YVFE2-355L3-6				250	470	2387.3		1910
   YVFE2-132S-8	380	50	750	2.2	5.8	28	2.8	69
   YVFE2-132M-8				3	7.7	38.2		79
   YVFE2-160M1-8				4	9.7	50.9		108
   YVFE2-160M2-8				5.5	12.7	70		118
   YVFE2-160L-8				7.5	17.6	95.5		143
   YVFE2-180L-8				11	25.2	140.1		182
   YVFE2-200L-8				15	34.1	191		229
   YVFE2-225S-8				18.5	41.5	235.5		265
   YVFE2-225M-8				22	46.9	280.1		296
   YVFE2-250M-8				30	62.5	382		391
   YVFE2-280S-8				37	78.1	471.1		500
   YVFE2-280M-8				45	93.5	573		562
   YVFE2-315S-8				55	115	700.3		875
   YVFE2-315M-8				75	151	954.9		1008
   YVFE2-315L1-8				90	173	1146		1065
   YVFE2-315L2-8				110	212	1400.5		1195
   YVFE2-355M2-8				132	270	1680.6		1719
   YVFE2-355M4-8				160	321	2037.1		1775
   YVFE2-355L3-8				185	370	2355.4		1885
   YVFE2-355L4-8				200	400	2546.4		1950
   YVFE2-315S-10	380	50	600	45	102	716.2	2.8	838
   YVFE2-315M-10				55	123	875.3		960
   YVFE2-315L2-10				75	163	1193.6		1180
   YVFE2-355M1-10				90	195	1432.4		1665
   YVFE2-355M2-10				110	232	1750.6		1820
   YVFE2-355L2-10				132	280	2100.8		1925
